Vraag omtrent Teltronic MDT 400.

[guus]

Beste Collega´s.

Een vriendelijk verzoek omtrent de Teltronic MDT 400.
Heb deze via een officiele weg bemachtigd.

Nou is deze niet helemaal compleet qua schema en sta dus voor een black box.
Heeft hier iemand toevallig al wat data van om deze op de frequentie te zetten en hoe deze precies
aan te sluiten.
Ook ik zou er graag mee aan de slag willen, te meer omdat het een leuke mobilofoon is.
Alle info is welkom natuurlijk.

M.v.g Guus

[dennizje]

PM me maar wat je wil

heb alle schema's en software etc, wat je maar zou willen

[guus]

Beste Dennizje,

Graag zou ik gebruik willen maken van het aanbod.
Ik krijg geen contact na onze mail.
Mocht iets onduidelijk zijn, staan ook bij QRZ.com mijn gegevens.

M.v.g Guus

[PA1L]

PM me maar wat je wil

heb alle schema's en software etc, wat je maar zou willen

@ Dennizje,
ik zoek net als Guus informatie over dit apparaat, het doel is om deze op de amateurband in te zetten.
Als jij mij wat wijzer zou kunnen maken, houd ik mij aanbevolen.

Wim

[pe2kmv]

Is iemand al iets verder gekomen? Ik heb ook nog zo'n ding liggen, en wil er graag mee aan de slag. Dus ik hou me aanbevolen voor elk kruimeltje informatie (aansluitgegevens / pinouts, progkabel, software, goede raad, etc).

'73 de Ronald.

[PA1L]

Is iemand al iets verder gekomen? Ik heb ook nog zo'n ding liggen, en wil er graag mee aan de slag. Dus ik hou me aanbevolen voor elk kruimeltje informatie (aansluitgegevens / pinouts, progkabel, software, goede raad, etc).

'73 de Ronald.

Ik ben 'iets' verder gekomen, heb een apparaat met f/w versie 10.x. De programmeerkabel is eenvoudig: 3-draads RS232 naar RJ45 ( de microfoonplug ).
Sub-D RJ45
2 3
3 2
5 4

Nu nog leuke software en een .cry firmware update naar f/w 19....
Informatie over hoe ( of ) het frequentiebereik aan te passen is altijd welkom...

[guus]

Hallo allemaal.

Het lukt inderdaad niet om in contact te komen met Dennizje.

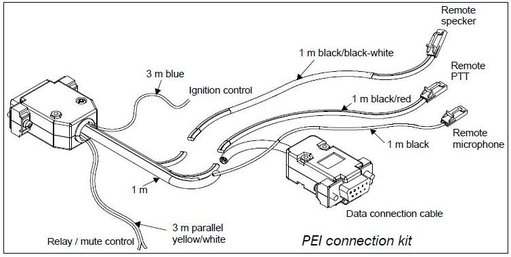

Bij de set heb ik een zogenaamde pei- kabel meegeleverd gekregen.
Op deze kabelboom zit ook een sub d 9 polige aansluiting waarmee ik de firmware kan uitlezen.
Dit kun je vervolgens opslaan als een .tel bestand.

TPS_10_01_00
De editor is niet zo dat je ontvanger op een andere freq. kunt zetten.
(venster niet enabled in de software)

Ik heb de fabrikant aangeschreven en ze zeggen daar dat je nieuwe ontvangers nodig hebt voor de nieuwe QRG??
Dus met andere woorden, hier hebben we niks aan.

Het zou al een stap verder zijn om de freq. te kunnen wijzigen.

M.v.g Guus

[pe2kmv]

Als je voor een andere QRG een andere 'blackbox' nodig hebt, dan gaan we wel heel ver terug in de tijd. Zelfs een kristallendoos was dan nog geavanceerder

Een programmeerkabeltje is dus snel gemaakt, maar hoe lezen jullie die firmware uit? Wat me verders nog interesseert, is de pinout van de sub-D aan de achterzijde. En dan begint het met het aansluiten van een speaker. Want degene die het setje uitgebouwd heeft, had kennelijk alleen verstand van een kniptang . En verder rommel ik nog een beetje met de DC-connector. Die heb ik er niet bij 'geleverd' gekregen, dus verzin ik nu telkens wat met kleine banaanstekkers. Maar dat is natuurlijk niet de meest geweldige oplossing. Weet iemand of dit een standaard-connector is, of een Teltronic-brouwsel.

'73 de Ronald.

[PA1L]

Hallo allemaal.

Het lukt inderdaad niet om in contact te komen met Dennizje.

Bij de set heb ik een zogenaamde pei- kabel meegeleverd gekregen.
Op deze kabelboom zit ook een sub d 9 polige aansluiting waarmee ik de firmware kan uitlezen.
Dit kun je vervolgens opslaan als een .tel bestand.

TPS_10_01_00
De editor is niet zo dat je ontvanger op een andere freq. kunt zetten.
(venster niet enabled in de software)

Ik heb de fabrikant aangeschreven en ze zeggen daar dat je nieuwe ontvangers nodig hebt voor de nieuwe QRG??
Dus met andere woorden, hier hebben we niks aan.

Het zou al een stap verder zijn om de freq. te kunnen wijzigen.

M.v.g Guus

De eindmodule is een Mitsubishi 470MHz - 30 Watt.
Moet het op 430 goed doen.
Er zal wel wat moeten worden afgeregeld, 380-400 naar 430-440 zal waarschijnlijk een paar andere smd'tjes betekenen.
Zo op 430 programmeren betekend waarschijnlijk rook uit de Mitsubishi.

[PA1L]

Als je voor een andere QRG een andere 'blackbox' nodig hebt, dan gaan we wel heel ver terug in de tijd. Zelfs een kristallendoos was dan nog geavanceerder

Een programmeerkabeltje is dus snel gemaakt, maar hoe lezen jullie die firmware uit? Wat me verders nog interesseert, is de pinout van de sub-D aan de achterzijde. En dan begint het met het aansluiten van een speaker. Want degene die het setje uitgebouwd heeft, had kennelijk alleen verstand van een kniptang . En verder rommel ik nog een beetje met de DC-connector. Die heb ik er niet bij 'geleverd' gekregen, dus verzin ik nu telkens wat met kleine banaanstekkers. Maar dat is natuurlijk niet de meest geweldige oplossing. Weet iemand of dit een standaard-connector is, of een Teltronic-brouwsel.

'73 de Ronald.

Als er nog stukjes draad aan de pei kabel zitten:

[PA1L]

Als je voor een andere QRG een andere 'blackbox' nodig hebt, dan gaan we wel heel ver terug in de tijd. Zelfs een kristallendoos was dan nog geavanceerder

Een programmeerkabeltje is dus snel gemaakt, maar hoe lezen jullie die firmware uit? Wat me verders nog interesseert, is de pinout van de sub-D aan de achterzijde. En dan begint het met het aansluiten van een speaker. Want degene die het setje uitgebouwd heeft, had kennelijk alleen verstand van een kniptang . En verder rommel ik nog een beetje met de DC-connector. Die heb ik er niet bij 'geleverd' gekregen, dus verzin ik nu telkens wat met kleine banaanstekkers. Maar dat is natuurlijk niet de meest geweldige oplossing. Weet iemand of dit een standaard-connector is, of een Teltronic-brouwsel.

'73 de Ronald.

Als er nog stukjes draad aan de pei kabel zitten:

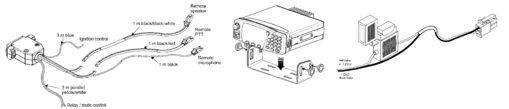

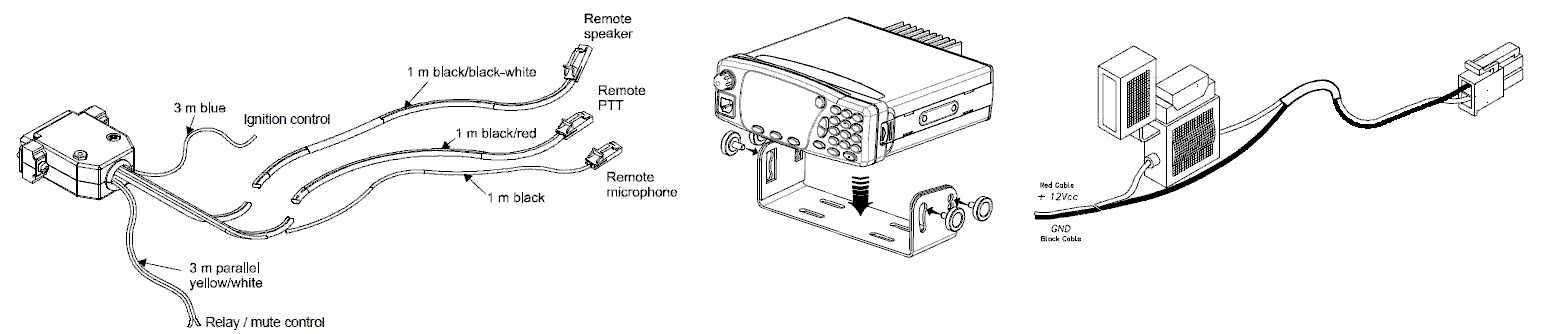

Veel spul is ook gewoon te koop voor redelijke prijzen..

Standaard kabel, montage beugel, voedingskabel, etc.

Ieder zo rond de 10-15 euro.
Wordt de set wel iets duurder van, maar zo een losse 26-polige connector en alles eraan bakken kost ook geld en tijd.

Update: Bij de leverancier is de minimale bestelgrootte €150 ex btw en verzenden..

[PA1L]

Als je voor een andere QRG een andere 'blackbox' nodig hebt, dan gaan we wel heel ver terug in de tijd. Zelfs een kristallendoos was dan nog geavanceerder

Een programmeerkabeltje is dus snel gemaakt, maar hoe lezen jullie die firmware uit? Wat me verders nog interesseert, is de pinout van de sub-D aan de achterzijde. En dan begint het met het aansluiten van een speaker. Want degene die het setje uitgebouwd heeft, had kennelijk alleen verstand van een kniptang . En verder rommel ik nog een beetje met de DC-connector. Die heb ik er niet bij 'geleverd' gekregen, dus verzin ik nu telkens wat met kleine banaanstekkers. Maar dat is natuurlijk niet de meest geweldige oplossing. Weet iemand of dit een standaard-connector is, of een Teltronic-brouwsel.

'73 de Ronald.

De voedingsstekker lijkt op het eerste gezicht op een Molex 5557-02R Mini-Fit-jr.
Opmeten nog wel noodzakelijk..

[PA1L]

Hallo allemaal.

Het lukt inderdaad niet om in contact te komen met Dennizje.

Bij de set heb ik een zogenaamde pei- kabel meegeleverd gekregen.
Op deze kabelboom zit ook een sub d 9 polige aansluiting waarmee ik de firmware kan uitlezen.
Dit kun je vervolgens opslaan als een .tel bestand.

TPS_10_01_00
De editor is niet zo dat je ontvanger op een andere freq. kunt zetten.
(venster niet enabled in de software)

Ik heb de fabrikant aangeschreven en ze zeggen daar dat je nieuwe ontvangers nodig hebt voor de nieuwe QRG??
Dus met andere woorden, hier hebben we niks aan.

Het zou al een stap verder zijn om de freq. te kunnen wijzigen.

M.v.g Guus

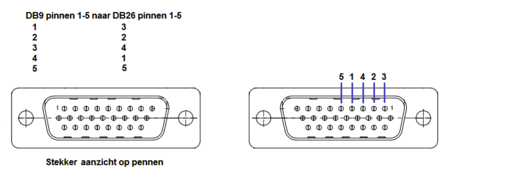

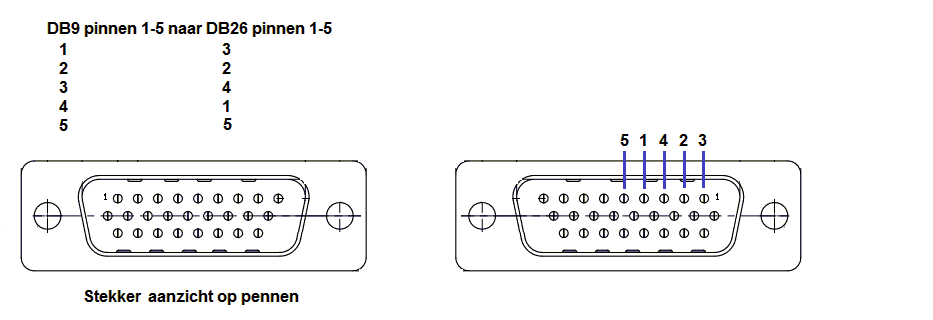

Guus, kan jij jouw pei kabel uitpiepen of onderstaand schema deel klopt?

[guus]

Hallo

Bij deze even de late toch hopelijk de goede gegevens.
Heb de nummering van de stekkers gewoon aangehouden.

DB9 --> DB26

1 4 ls+ 12
2 2 ls- 9
3 1
4 3
5 5
6
7
8
9

Dat zijn de gegevens die bij mij werken op de 26 polige aansluiting.
Mocht mij iemand het programma T2pro willen mailen is dat discreet en natuurlijk wenselijk.


M.v.g Guus

[PA1L]

Hallo

Bij deze even de late toch hopelijk de goede gegevens.
Heb de nummering van de stekkers gewoon aangehouden.

DB9 --> DB26

1 4 ls+ 12
2 2 ls- 9
3 1
4 3
5 5
6
7
8
9

Dat zijn de gegevens die bij mij werken op de 26 polige aansluiting.
Mocht mij iemand het programma T2pro willen mailen is dat discreet en natuurlijk wenselijk.


M.v.g Guus

Dan klopt mijn schema dus, gelukkig.

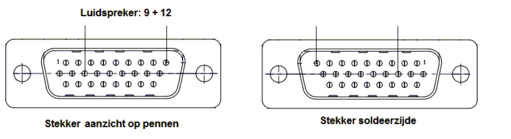

Hieronder nog de aansluiting LS in een tekeningetje
