Ventilator 12V geprogrammeerd met microcontroller

[Elektronicanoob]

Hallo,

WIj zijn studenten 3de jaars Bachelor Elektromechanica en ik had een vraag over onze multiproject.

Opdrachtomschrijving


Een ventilator van 12V laten werken met behulp van een NTC als ingang, deze samengebracht met een microcontroller ((type E-Block 16F788)). Met als eis dat onze ventilator ook sneller draait wanneer de temperatuur stijgt.

De NTC heeft een weerstandswaarde van 10K

De Ventilator heeft als specificatie DC12V /0.16A

We hebben de programma's Multisim en Flowcode

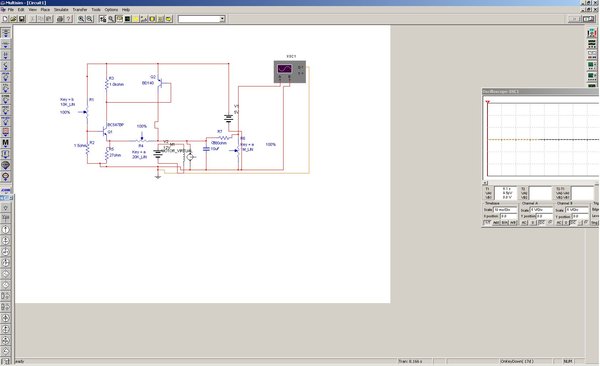

We hebben in Multisim deze figuur al gemaakt, maar met weinig resultaat



Info over de componenten

Parts:
R1______________15K @ 20°C n.t.c. Thermistor (See Notes)
R2_______________1K5 1/4W Resistor (See Notes)
R3_______________1K 1/4W Resistor
R4_____________270R 1/4W Resistor
R5______________22K 1/2W Trimmer Cermet or Carbon
R6_____________680R 1/4W Resistor (Optional, see Notes)
R7_____________470R 1/2W Trimmer Cermet or Carbon (Optional, see Notes)

C1_____________100µF 25V Electrolytic Capacitor

D1______________LED (Optional, any shape and color, see Notes)

Q1____________BC547 45V 100mA NPN Transistor
Q2____________BD140 80V 1.5A PNP Transistor

M1____________Fan Motor 12V 700mA max.

--------------------------------------------------------------------------------
Ons schema geüpload
http://www5.picturepush.com/photo/a/232 ... schema.bmp

Kan iemand ons helpen ??

[rbeckers]

Waar zit de microcontroller?

Waarom geen pulsbreedte modulatie met een 555 timer?

René

[Elektronicanoob]

We weten bitter weinig over de microcontroller.

Er zijn eisen gestelt dat we het met die microcontroller MOETEN doen.

PS: we vermoeden dat we een versterker moette gebruiken dus een opamp....

welke raad je ons aan en hoe solderen we die

[Elektronicanoob]

OOk zit het zo dat we met Multisim kijken dat onze componenten werken en daarna gaan we met flowcode onze microcontroller programmeren

[rbeckers]

Een mogelijkheid is de weerstand van de NTC te meten en dan door de microcontroller een pulsbreedte te maken.
bijv. www.picbasic.nl en dan de beginners mini-cursus 5 en verder, o.a. deel 7.

René

[fred101]

Een pic heeft toch een interne AD converter ? Je kunt de NTC onderdeel van een weerstandsdeler maken en de spanningsverandering er over heen meten met de AD converter. Dan zul je een programma moeten schrijven wat die meetgegevens bewerkt en via een uitgang en een PWM regeling je ventilator-motor snelheid regelt.

Ik neem aan dat in je leerboeken toch ook wel een en ander zal staan. Als dat stof is die je moet beheersen zal ook ergens de theorie moeten staan lijkt me. Is 3e jaars bachelor, Hoge school of Universiteit ? Mij zegt dat van vroeger uit niets. Er is erg veel veranderd in het onderwijs in relatief korte tijd.
