70cm DVB-S TX/RX testopstelling

[ON1BTE]

Setup :

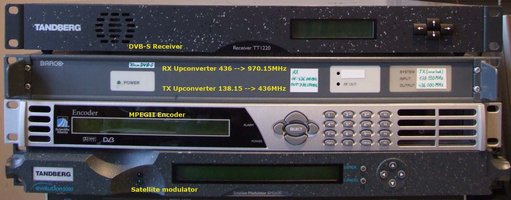

Van boven naar onder :

Tandberg TT1220 DVB-S receiver

Omgebouwde Barco CC200 met daarin :
-een RX Upconverter die het signaal op 436MHz omzet naar SAT IF 970.15MHz (LO = 534.15MHz);
-een TX Upconverter die het signaal van de Satellite modulator, ingesteld op -10dBm @138.15MHz , omzet naar +10dBm@436MHz (LO = 574.15MHz).

Scientific Atlanta D9032 MPEG II encoder

Tandberg SM5600 Satellite Modulator


Volledige beschrijving van de setup incl. spectrum screenshots :

70cm DVB-S TX-RX.pdf

(1.66 MiB) 1529 keer gedownload

Manual Tandberg TT1220 receiver :

tt1220_manual.pdf

(1.46 MiB) 1435 keer gedownload

Manual Tandberg SM5600 Satellite Modulator :

SM5600_UserGuide.pdf

(1.27 MiB) 1396 keer gedownload

Manual Scientific Atlanta D9032 MPEG II encoder :

D9032_Manual_4019394B.pdf

(4.51 MiB) 1312 keer gedownload

73's,
Patrick ON1BTE

[ON1BTE]

Een tijdje geleden startte mijn SM5600 op met default waarden en met een 'flat battery' alarm ... .
In bijlage het herstellingsverhaal.

Tandberg SM5600 Flat Battery.pdf

(998.48 KiB) 1210 keer gedownload

[pb1sam]

Ik zie nu pas voor het eerst dit topic.
Ziet er indrukwekkend uit. Mooie verbindingen kunnen maken met deze opstelling?

[ON1BTE]

Deze opstelling werkt goed. Ik werk er regelmatig mee over ON0ATV.
Ik heb inmiddels ook een upconverter naar 13cm gemaakt hiervoor en daar werk ik mee over ON0ATV en ON0SNW.
Gelukkkig zijn er nog repeaters om dit allemaal te kunnen uit testen.
Tegenstations zijn niet dik gezaaid ...
