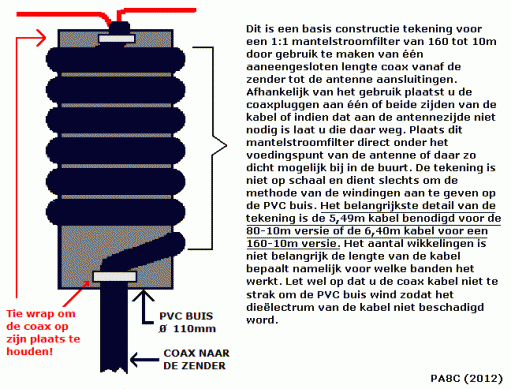

Ik heb om wat hf instraling tegen te gaan gisteren een "poor mans" mantelstroom filter gebouwd.
Het filter bestaat uit ongeveer 35cm PVC buis met een diameter van 110mm, 2 afsluitkappen 110mm en 2 afsluitkappen met een diameter van 40mm.
Aan beide zijden van de 110mm buis heb ik de einddeksels met daarop de 40mm eindeksels omgekeerd met PVC lijm verlijmd.
Daarin heb ik aan één van die kappen een gat van 15mm gemaakt en daar een SO239 chassisdeel gemonteerd met M3 schroefjes.
De andere kap heb ik een gaatje van 6mm in geboord om de RG58 kabel door te kunnen voeren.
Totaal heb ik daarna 6,40 meter kabel strak op de 110mm buis gewikkeld en die door de twee gaatjes van 6mm gestoken die ik daar voor geboord heb.
De RG58 kabel heb ik aan de buitenkant met "hot glue" vastgelijmd zodat de wikkelingen netjes op de buis blijven zitten en gelijk waterdicht zijn zodat er geen vocht direct in de buis kan komen.
Daarna de kabel aan het SO239 chassisdeel gesoldeerd en aan de andere zijde van de kabel een PL259 plug gesoldeerd.
De beide 110mm einddeksels met PVC lijm aan de buis verlijmd en twee afwaterings gaatjes aan de onderzijde geboord zodat condensvocht in de buis weg kan.
Vandaag het mantelstroom filter onder de FD3 dipool gehangen aan dunne (4mm) polypropyleen koortjes voor de trekontlasting.
Zie daar, geen mantelstromen meer want de USB muis in de shack blijft nu gewoon werken. (voordat het filter er was ging die namelijk direct op tilt zodra de zender aan ging!)
Let op
het aantal wikkelingen is niet belangrijk, de lengte (6,40 meter) van de gewikkelde coax bepaald of het filter werkt Materiaal lijst:
40 cm PVC afvoerbuis (grijs) 110mm,
2 einddeksels 110mm,
2 einddelsels 40mm,
PVC lijm,
7 meter coax RG58 of RG213 voor hogere vermogens,
1 SO239 chassisdeel,
1 PL259 plug,
M3 messing platkopschroefjes met moertjes en kroonringetjes 3,2mm
73's, Stan
- Bouwtekening UglyBalun
http://www.xs4all.nl/~pa0fri/Ant/Chokeb ... ebalun.htm
of op deze
http://www.xs4all.nl/~pa0fri/Ant/Rfcpa0 ... lukbal.htm
