PLL audiocarrier baseband

[Tjalling PE1RQM]

Bedankt voor de uitgebreide uitleg. Ik had niet verwacht dat met die 1057's nog zoveel te tweaken was. Erg interessant en ik ben erg benieuwd naar het uiteindelijke resultaat.

En ik hoop ooit nog eens de ultieme baseband zelf te kunnen nabouwen tzt Want ik heb nu analoge bagger, hi

Nicam heb ik ook, dus dat kunnen inprikken is ook erg belangrijk, dus ben blij te horen dat dat geen probleem is.

[PE1ODJ]

Ik zal binnenkort wat foto's plaatsen van de proefschakeling en de voorlopige resultaten.

Groeten,
Pieter PE1ODJ

[PE1ODJ]

Zoals beloofd wat foto's van de schakeling en de voorlopige resultaten...

Pieter PE1ODJ

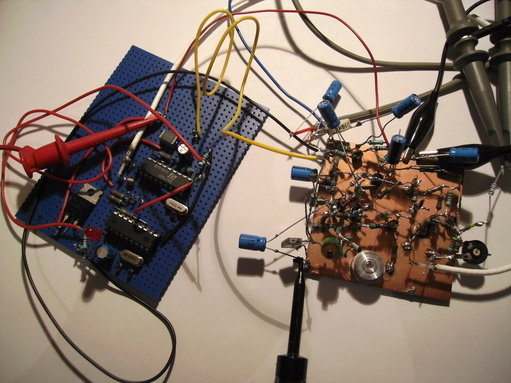

De proefschakeling...

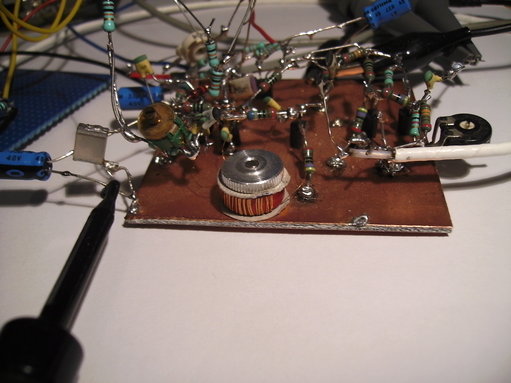

De "spoelverdunner" oscillator met de ringkern spoel. De spoel zit stevig gemonteerd met een M3 boutje en dit levert al meteen een goede mechanische stabiliteit op!

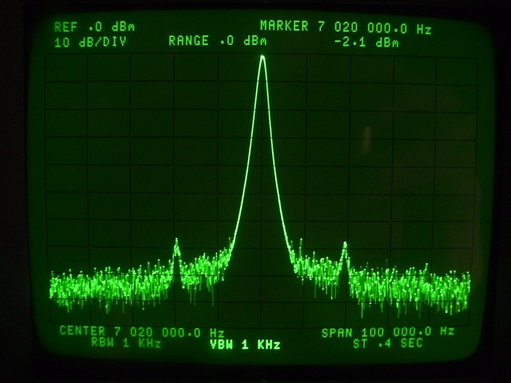

Ongemoduleerde carrier op 7.02 MHz (De twee produkten op 20 kHz afstand van de carrier worden veroorzaakt door de microcontroller maar zijn meer dan 60 dB down. Bedenk wel dat de hele schakeling open ligt....)

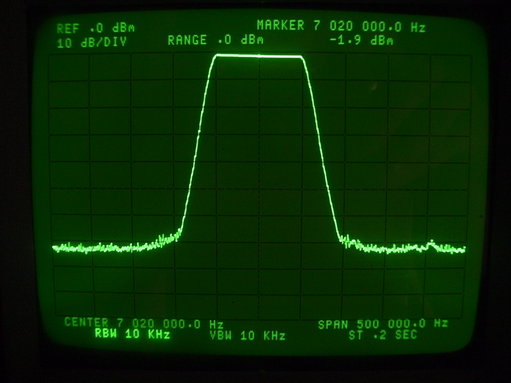

De carrier gemoduleerd met een signaal van 1 kHz en een zwaai van 50 kHz.

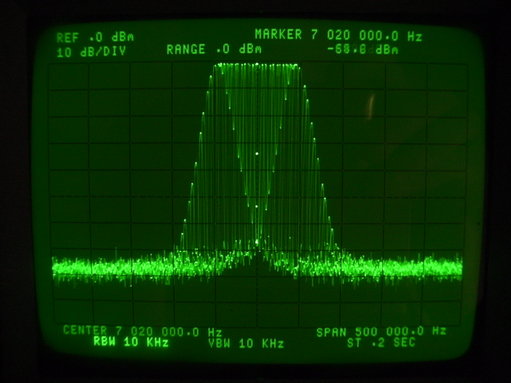

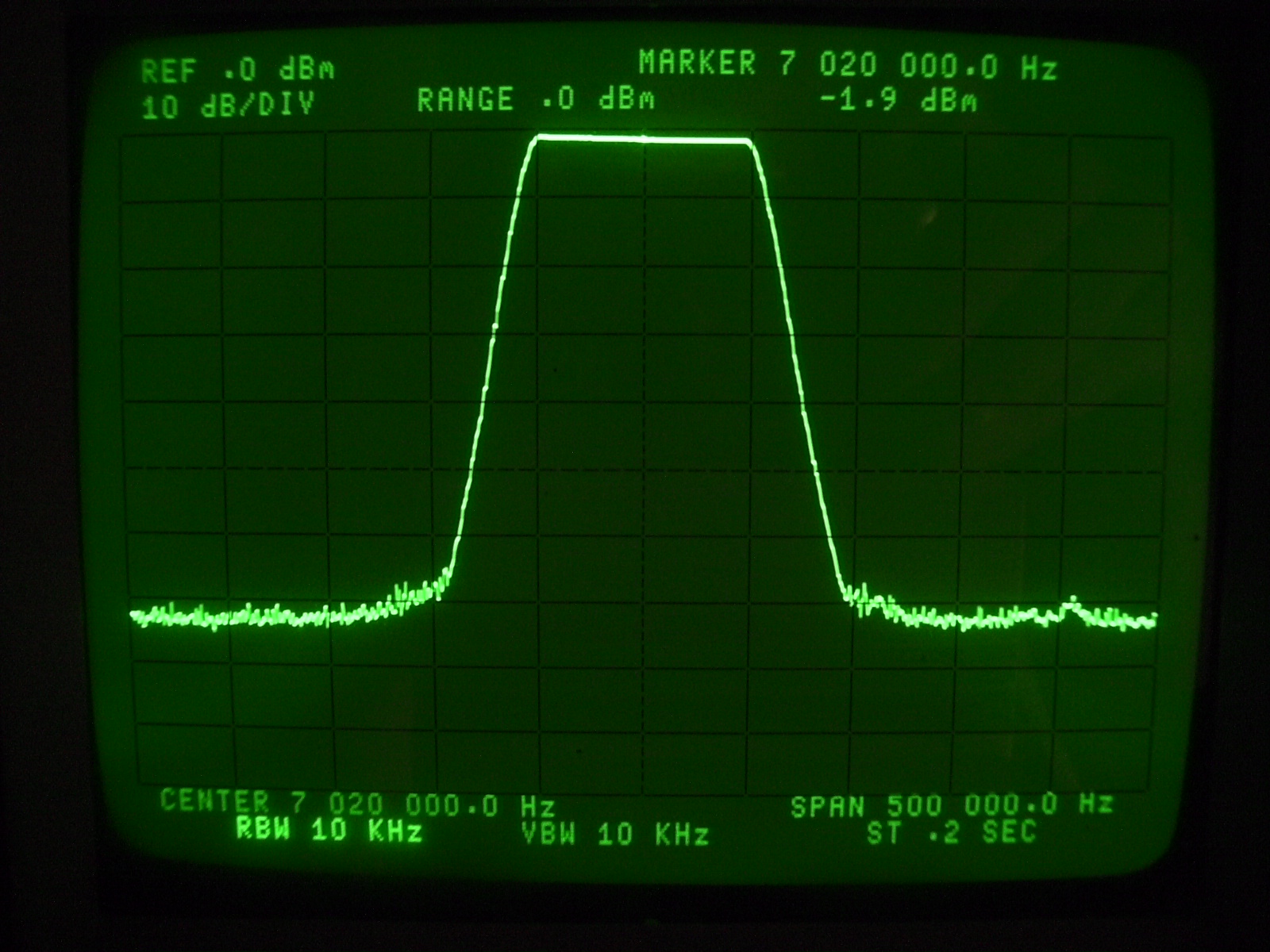

Zelfde signaal maar met de analyzer op "max hold".

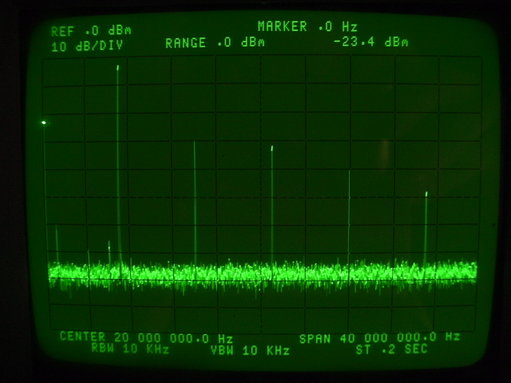

Het totale uitgangsspectrum van 0 tot 40 MHz. De 2e en 3e harmonische zijn ongeveer 25 dB down zonder filtering.

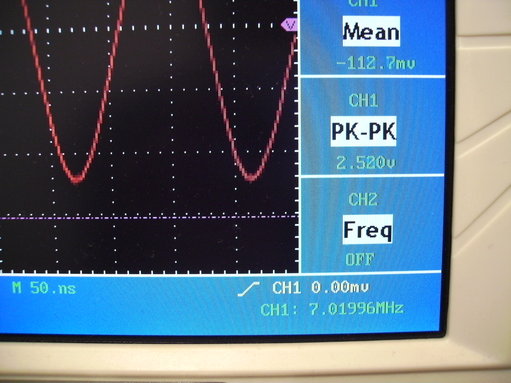

De frequentie gemeten met de digitale oscilloscoop. Je kunt nog net zien dat het signaal op 7.02 MHz een keurige sinus is.

[Tjalling PE1RQM]

Dat is een bouwsel naar m'n hart Prachtig werk Pieter!

[PE5PVB]

Pieter,

Wat heb je in het loopfilter opgenomen? Hoe zit het met eventuele fasedraaiing tot 100kHz.

[PE1ODJ]

Het loopfilter is hetzelfde als in het applicatieschema van de SAA1057.
Kijk even in de datasheet.

Pieter

[PE5PVB]

@PE1ODJ,

Ben het geheel met de spoelverdunner aan het uitwerken in een schema. Welke transistoren heb je toegepast? Dit gezien de 3049 obselete is en de NTE variant vrij duur is.

Ik denk dat ik de MC145151 ga toepassen, dan kun je hem eventueel ook met jumpers instellen of via een i2c i/o extender. Op die manier is het gemakkelijk te intergreren in een zenderbesturing voor ATV.

Gebruik je trouwens een aktieve 15kHz LPF of een passieve? Passief vind ik nergens meer, aktief wel, maar geen all-in-one oplossing ipv een serieschakeling van opamps.

Misschien kun je me op weg helpen?

Sjef

[PE1ODJ]

Hoi Sjef,

Ik heb gewone BC547B's gebruikt. Deze voldoen prima. Het is tenslotte maar 7 MHz....
Lekker goedkoop en volop verkrijgbaar!

Binnenkort zal ik een wat uitgebreidere update geven.

Groeten,
Pieter

[pe2byl]

Hallo Pieter,

Hoe is het dit project???? ben zeer benieuwd of het naar het zin werkt

grt Harm

[pa5rj]

Hallo heren

Waarom niet een oscilator op b.v. 106MHz..en die mixen met 100MHz?
Volgens mij heb je het probleem zwaai en PLL daar mee opgelost.

Groet,


Roel

[PE1ODJ]

Hallo allemaal,

De beloofde update heeft lang op zich laten wachten maar er is weer iets te melden.
Ik heb een print ontworpen voor de schakeling die inmiddels zo goed als klaar is.
Dit betreft een dubbelzijdige print van 160 x 100 mm (eurokaart) waarop het volgende is ondergebracht:

- 2 spoelverdunner-oscillatoren met buffer en driver.
- 2 PLL's (SAA1057)
- 1 gemeenschappelijke 4 MHz referentie oscillator
- 1 microcontroller (PIC16F628)

Als het printontwerp helemaal is afgerond ligt het in de bedoeling om een kleine proefserie te laten maken.
Daarna zal blijken of er nog dingen aangepast moeten worden.

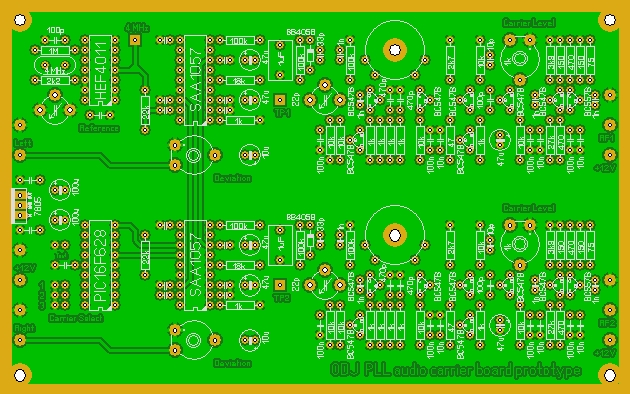

Hieronder vast een voorproefje van de print zoals die er ongeveer uit gaat zien.


Groeten, Pieter

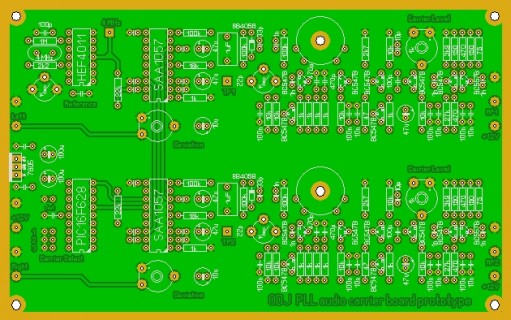

Printontwerp

[PE5PVB]

Is dit zonder preemphasis?

[PE1ODJ]

Dat klopt Sjef,

Daar was geen ruimte meer voor.
Ik maak een aparte print met preemphase, clippers en filters voor 2 audiokanalen.
Daar is een halve eurokaart voor nodig. (160 x 50 mm)

Grt, Pieter
PE1ODJ

[PE5PVB]

Pieter,

Wanneer je het schema klaar hebt wil ik het wel in SMD omzetten, scheelt een hoop ruimte. Is die 1057 nog wel een beetje verkrijgbaar?

[pe2byl]

Hallo Pieter,

Leuk dat het project toch voortgang heeft, ik blijf het volgen.
maak je in de pre emphasis ookJ17 ?

grt HaRM
