Omdat ik nergens info kon vinden ben Ik ben de audio connector van de Rohde & Schwarz BHR 21 IS aan het uitvlooien geweest. Bij gebrek aan een omschrijving heb ik zelf de pinnetjes maar een nummer gegeven.
En heb ik de buitenring maar verheven tot Grnd.

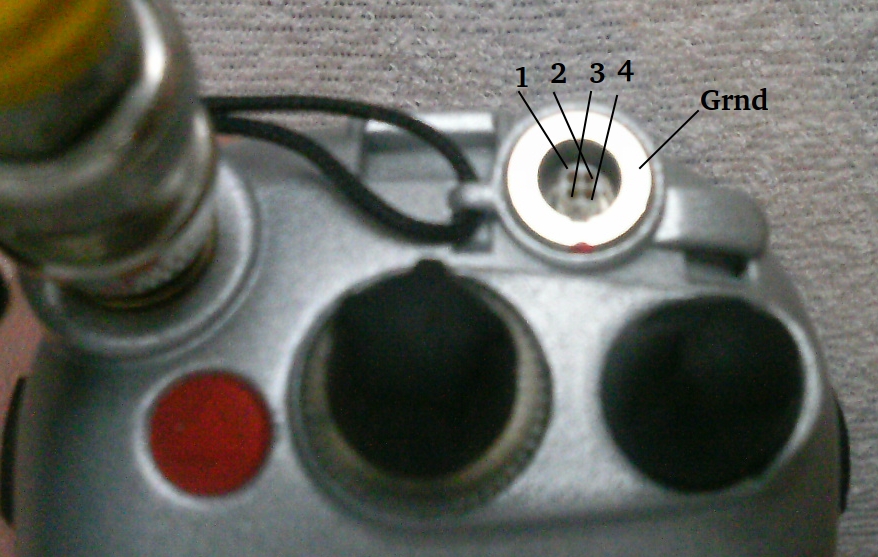

- Pin-out van RnS Audiointerface
3 4
1 - Deze pin moet je aan Grnd leggen om de connector in werking te laten treden. Ik noem het maar de ´connectordetector´
2 - Niet getest, maar hier zal vermoedelijk de microfoon op moeten worden aangesloten.
3 - PTT Als je deze pin met Grnd verbind gaat de porto in TX
4 - LSP op deze pin kan je een speakertje aansluiten
De porto laat doormiddel van een geluidje weten dat je de connector er uit trekt (pin 1 naar Grnd verbreken).
Ik heb de ijzerdraadjes uit uit een paar boterhamzakjesbindertjes gebruikt voor het experiment. Deze zijn dun genoeg om in de connector gestoken te worden. Forceren de connectorpinnen niet, en zijn stevig genoeg om wat aan te klemmen/solderen .
Als iemand weet hoe deze connectoren heten dan hoor ik dat heel graag.
Alle aanvullende info is welkom!
73s
