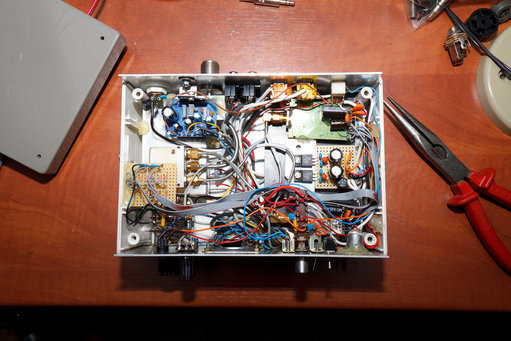

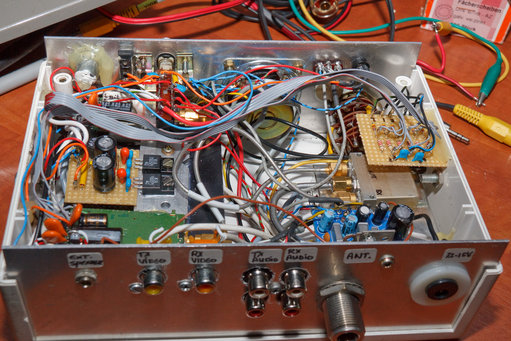

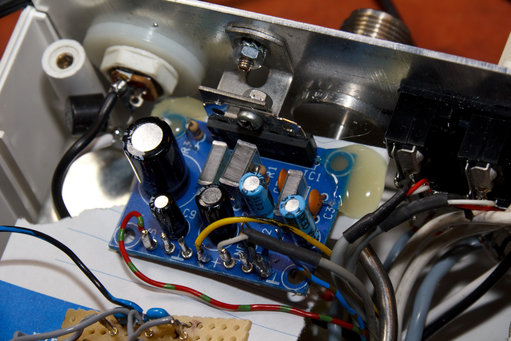

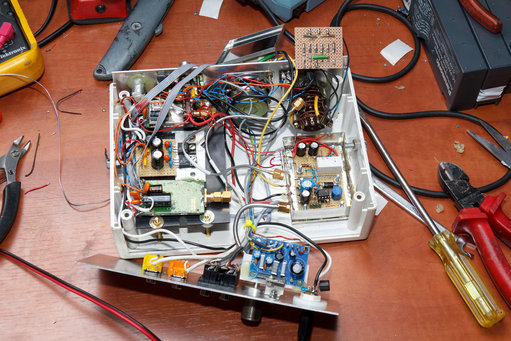

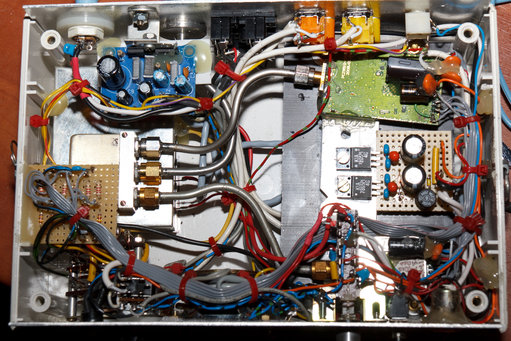

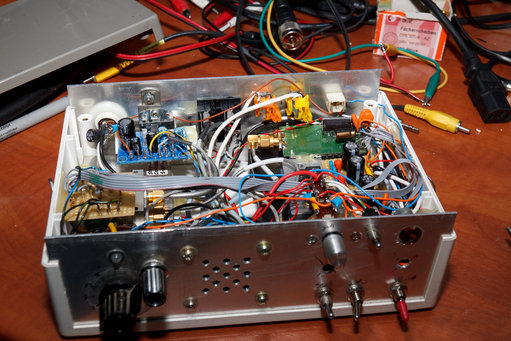

Het zendmodule heeft een gemiddeld uitgangsvermogen van 27dBm (500mW) (er is ook een 100mW versie!). Beide modules zijn te schakelen op 7 frequentiekanalen (in MHz):
- 5740
- 5760
- 5780
- 5800
- 5820
- 5840
- 5860

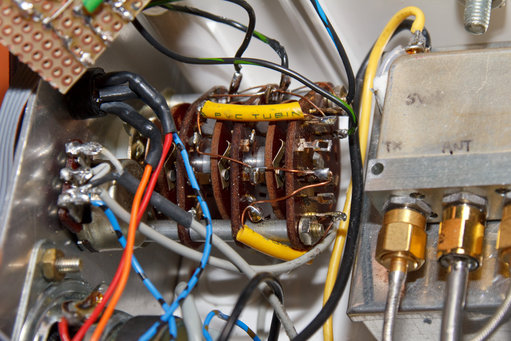

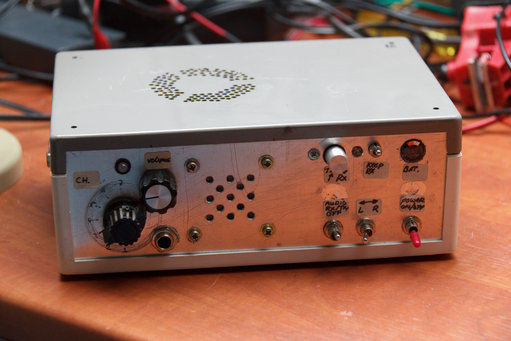

- 7 standen schakelaar met drie banken. Lekker ouderwets model. Leuk om ouderwets met nieuwerwets te combineren :)

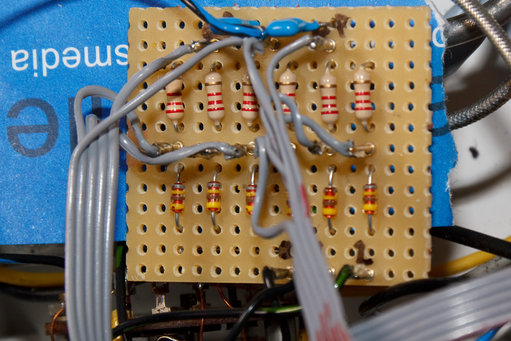

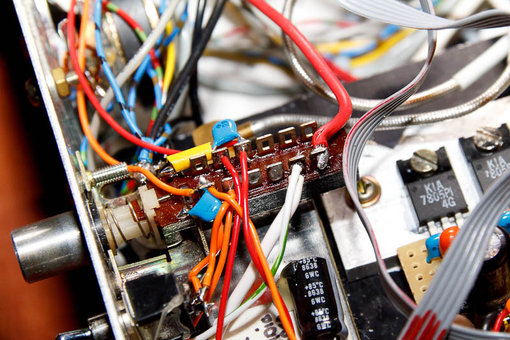

- Combineer de zender en ontvanger module op één schakelaar met een diodebrug.
Eerst even een foto van de zender module:

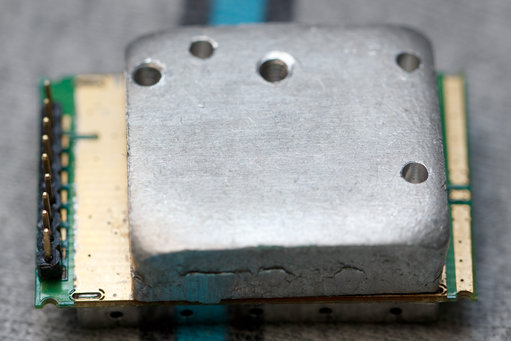

- Van de onderkant bekeken: de 500mW versie heeft een koelblokje. Dit moet je ook nog op een groter koelblok monteren, want dit wordt behoorlijk warm.

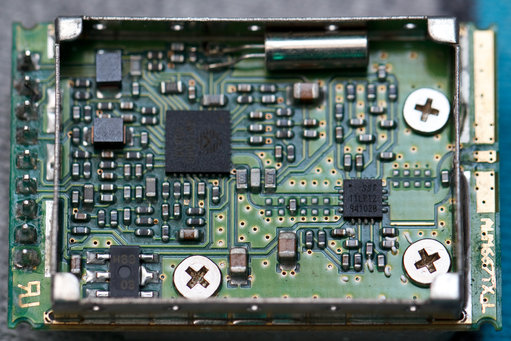

- De bovenkant opengewerkt. In de 27dBm versie zit een 11LP12 IC-tje die verantwoordelijk is voor het uitgangsvermogen.

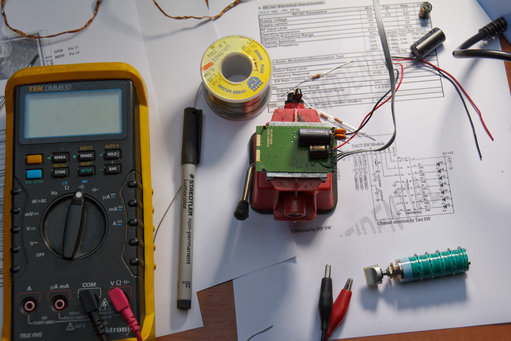

Eerst maar eens het ontvangertje aansluiten. Zien of er ruis uit komt. Er moeten een paar C-tjes extern worden geplaatst en je moet de modules voorzien van een ruisvrije 5V. Een elco aan de uitgang van de 7805 is zeer zeker aan te raden (ivm strepen in beeld!). En zorg voor de bekende ontkoppel C-tjes over de ingang en de uitgang van de 7805 (zie datasheet).

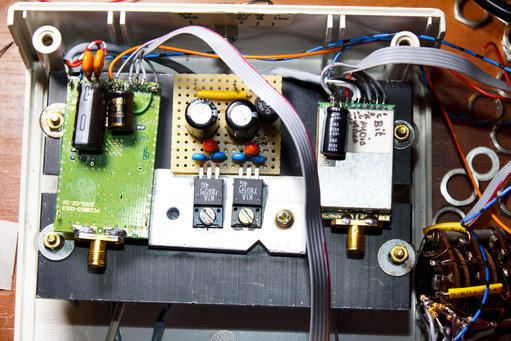

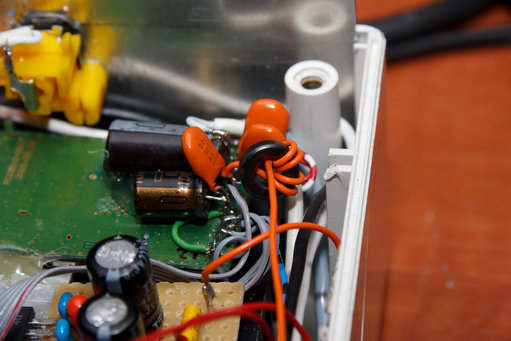

- De ontvanger module. De dikke elco is voor het video, de oranje tantaal C-tjes zijn voor het audio en de kleinere elco is voor over de bypass aansluiting.

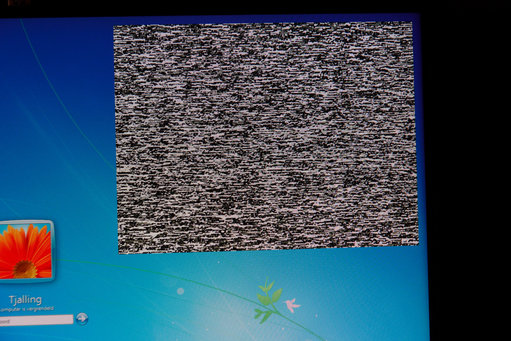

- Na aansluiten had ik ruis (PIP functie van mijn monitor by the way)! Dat was makkelijk...

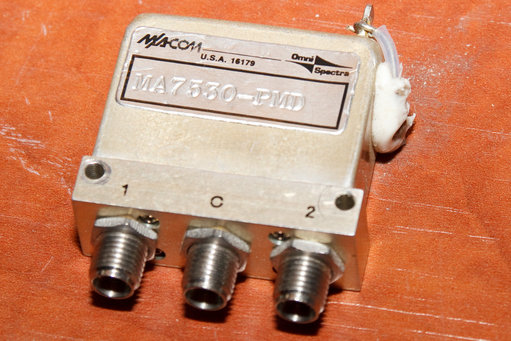

- Bruikbaar volgens specs tot 12GHz, maar volgens een meting zijn ze bruikbaar tot 18GHz!
Een heel leuk IC-tje. Je hebt maar een paar externe onderdelen nodig. In de datasheet staan prima bruikbare voorbeeldschakelingen. Eerst even de datasheet:
mc34063a.pdf- Datasheet MC34063A
- (703.69 KiB) 995 keer gedownload

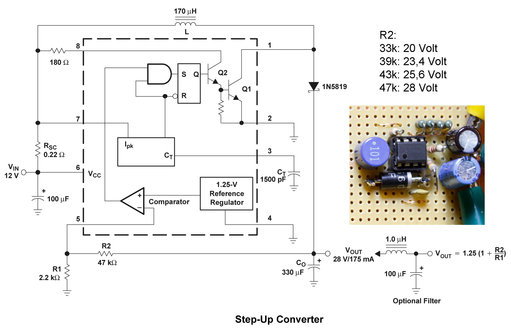

- Schema uit deze datasheet met toegevoegde info voor relais schakeling. Het optional filter heb ik weggelaten (een relais is maar een spoel). Normaal gesproken wel zeer aan te raden, omdat dit een schakelende voeding is.
Waar je op moet letten is het opgenomen vermogen van de aangesloten bron (relais dus in dit geval). Dat is bij 28V ongeveer 2,5Watt (90mA)! Dat is zeer fors en wordt opgestookt als warmte. Dit relais wordt dan ook zeer warm. Met deze step-up converter kan je het relais al schakelen op 4V. Er komt dan nog net 28V uit de step-up converter. Bijzonder he? Het opgenomen vermogen van het relais blijft natuurlijk gelijk, dus naar de ingang van de step-up converter loopt een veel hogere stroom. Tel daar nog wat rendementsverlies in de step-up converter bij (rendement is ca. 85%) en je ziet een stroom lopen van een paar honderd mA (afhankelijk van de ingangsspanning, want het gaat om het opgenomen vermogen - met verlies erbij ca. 3W). Bij 12V input is de stroom aan de ingang tussen 250 en 300mA. Bij 5V is de stroom aan de ingang tussen 600 en 700mA. Dat is wel erg veel op een accupack... later meer hierover. Eerst even wat foto's van de step-up converter:

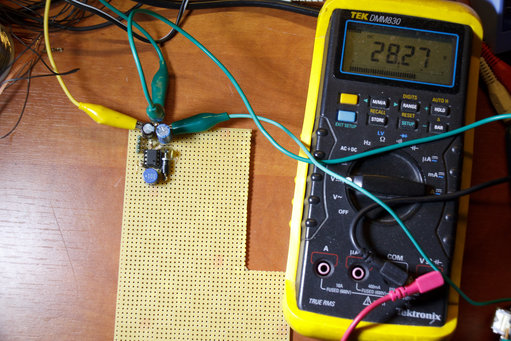

- 28V gestabiliseerd uit, terwijl je er tussen 4 en 15V in stopt.

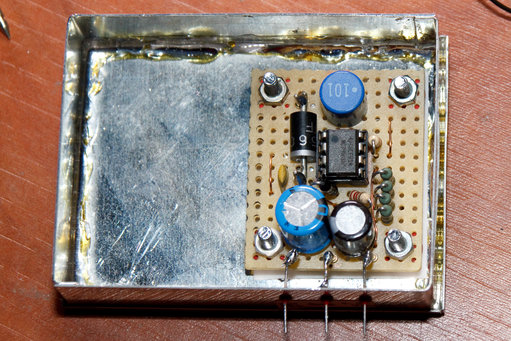

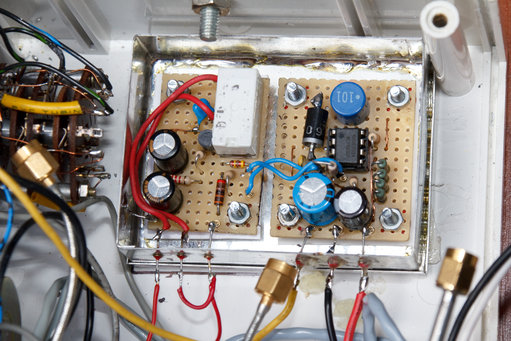

- Netjes in een blikje gebouwd.

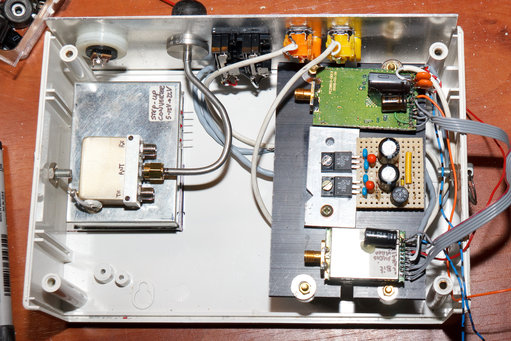

Update: het is gebleken dat mijn relais toch niet betrouwbaar schakelt op 22V. Dat ben ik aan het uitzoeken... Eventueel zet ik de spanning weer op 28V (klopt, heb ik gedaan).

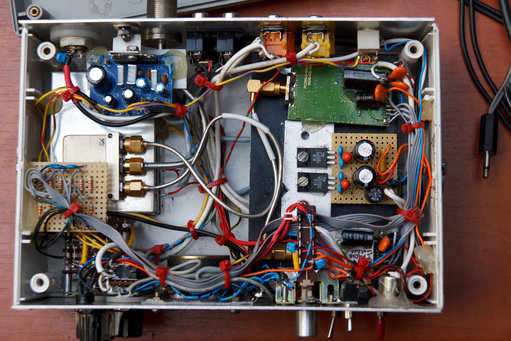

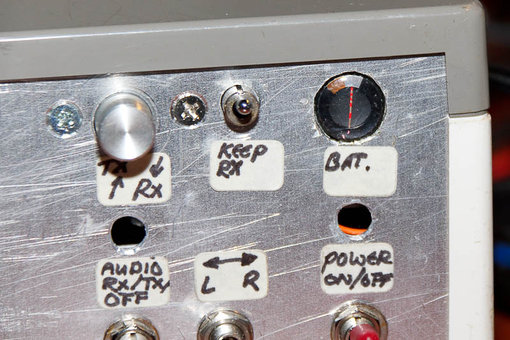

Later meer!
